Серводвигатели переменного тока Panasonic по всем осям;
Плоттеры могут быть оснащены осциллирующим тангенциальным ножом электрического или пневматического типа, биговщиком, дисковым ножом, ножом V-cut, шпинделем (0.8 кВт, до 24000 или 2 кВт, до 60000 об./мин), пером для черчения и маркировки, пробойником отверстий и пр.;
Функция резки по напечатанному позволяет вырезать по типографическим меткам предварительно напечатанные на другом оборудовании листы картона, пленки, бумаги, пластика и пр. Эта функция является опцией, в стандартной комплектации не поставляется;
Применяется для резки гофрокартона, картона, бумаги, поролона, резины, вспененных материалов, паронита, резины, ТРГ, ткани, пластиков, оргстекла и других листовых и рулонных материалов толщиной до 30 мм (опционально возможно увеличение до 50 мм);
Вакуумный стол состоящий из нескольких зон включаемых и отключаемых с панели управления плоттера (вакуумный насос в комплекте);
Панель управления - сенсорный ЖК дисплей с диагональю 177 мм;
Сетевой порт RJ45.
Принцип действия оборудования и узлов. Конструктивные особенности.
Планшетный режущий плоттер имеет программное управление. Плоттер подключается к персональному компьютеру через сетевой порт RJ45. На ПК установлено управляющее ПО RzAiCut, имеющее русскоязычный интерфейс, данное ПО позволяет импортировать файлы PLT и DXF, проводить с ними манипуляции (назначать инструменты для резки, размножать объекты, задавать последовательность резки объектов и пр.) и отправлять задания на режущий плоттер.
Перемещение каретки и портала по осям X и Y осуществляется посредством сервопривода переменного тока и зубчато-реечной передачи. Перемещение по оси X осуществляется посредством сервопривода переменного тока и шарико-винтовой пары. Тангенциальное вращение режущих голов осуществляется посредством сервопривода переменного тока ременной передачи.
Обрабатываемый материал располагается на вакуумном рабочем столе, который осуществляет прижим посредством разряженного воздуха. Чтобы нож не повреждал алюминиевый стол и не ломался при сквозной резке материала, стол покрыт жертвенной воздухопроводящей подложкой из плотного фетра. Вакуумный стол разделен на зоны, которые включаются и выключаются с панели управления плоттера, это позволяет работать с листами материалов небольших форматов без потери прижимной силы вакуума.
Осциллирующие режущие головы совершают высокочастотные, вертикальные, поступательные движения ножом, что позволяет обрабатывать широкий спектр материалов, имеющий разные свойства. Электрическая осциллирующая режущая голова работает с частотой 18000 колебаний в минуту и амплитудой 2 мм это позволяет ей на высоких подачах обрабатывать тонкие материалы. Пневматическая осциллирующая режущая голова работает с частотой 9000 колебаний в минуту и амплитудой 8 мм это позволяет ей обрабатывать тонкие более вязкие, плотные и толстые материалы.
Пробойники отверстий (опция) это полезный инструмент, позволяющий делать отверстия малых диаметров (сменные насадки диаметром от 1 до 13 мм) с более высокой скоростью и качеством нежели их делают осциллирующие ножи. При вхождении в материал пробойник совершает не только вертикальное движение, но и вращательное движение, что обеспечивает более высокое качество реза на широком спектре материалов. Поскольку пробойник ставится в модуль №2 он, может быть установлен на плоттер одновременно с осциллирующим ножом и работать в паре, т.е. на плоттер приходит задание для ножа и пробойника одним файлом и плоттер сначала пробивает отверстия, а далее без остановки режет необходимые контуры изделия
Неосциллирующий тангенциальный нож (опция) имеет толстое и прочное лезвие позволяющее резать плотные материалы в т.ч. за несколько проходов, постепенно заглубляясь.
Моторизованный дисковый нож применяется для резки ткани в т.ч. несколько слоев.
Полный перечень опций и исчерпывающую консультацию вы можете получить у наших менеджеров: контакты.
Технические характеристики
Модель
RZCRT5-3020E
Область резки
3000×2000 мм
Скорость резки
1200 мм/сек
Толщина материала
стандартно до 28 мм, опционально 50 мм, 60 мм и более (толщина оговаривается при заказе плоттера)
Материалы
Резина, МБС, ТМКЩ, паронит, электрокартон, силикон, ТРГ (терморасширенный графит) в т.ч. армированный, картон, гофрокартон, бумага, ПВХ и другие пластики, кожа, кожзаменитель, вспененные материалы, поролон, ткань, акрил, древесные композиты, ковровые покрытия и д.р.
Основной инструмент
Осциллирующий тангенциальный нож электрического типа (18’000 колебаний в минуту)
Тип пера
Обычная шариковая ручка, масляный, маркер и пр.
Фиксация материала
Вакуумный стол (вакуумный насос в комплекте)
Тип привода
Зубчато-реечная передача
Двигатели
Серводвигатели Panasonic
Механическое разрешение
0.025 мм
Программное разрешение
0.025 мм, 0.01 мм, 0.1 мм
Интерфейс
Сетевой порт RJ45
Язык передачи данных
HP-GL, GP-GL
Совместимость
Файлы PLT и DXF (экспорт из любых векторных редакторов и специального ПО: Corel Draw, Adobe Illustrator, AutoCAD, Компас 2D/3D, АСКО-2Д и пр.)

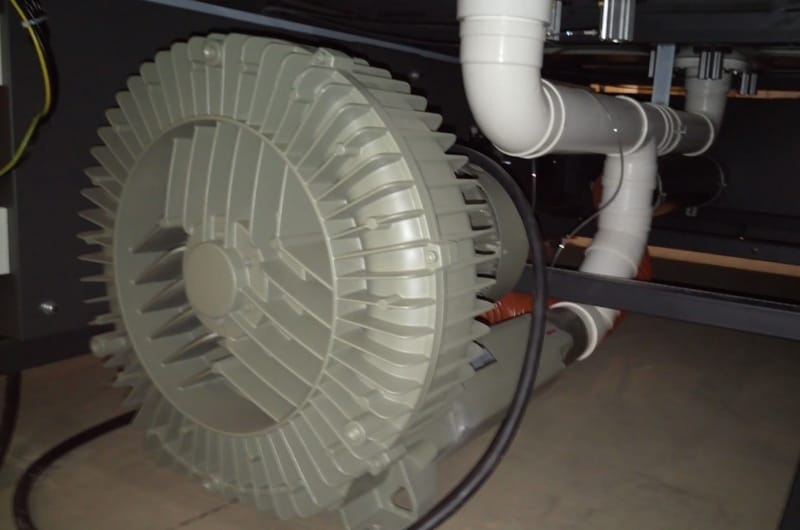

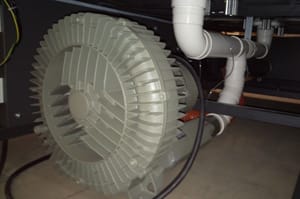

Вакуумный стол плоттера изготовлен из алюминия имеет несколько независимо активируемых зон. Зоны активируются на сенсорной панели управления. Стол покрыт пропускающей воздух подложкой. Для создания вакуума применяется мощный вакуумный насос (мощность зависит от размера рабочего поля плоттера). Засчет высокой мощности и производительности насоса обеспечивается плотный прижим материала к вакуумному столу для высококачественной стабильной резки.

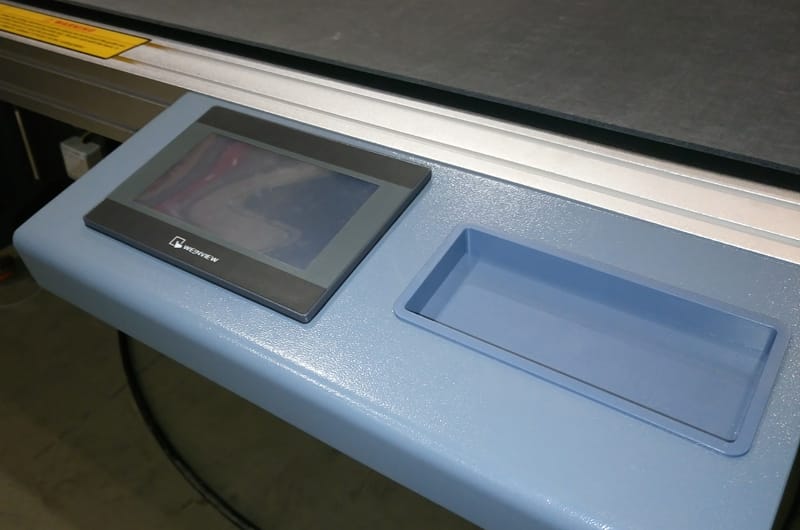

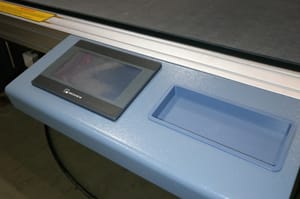

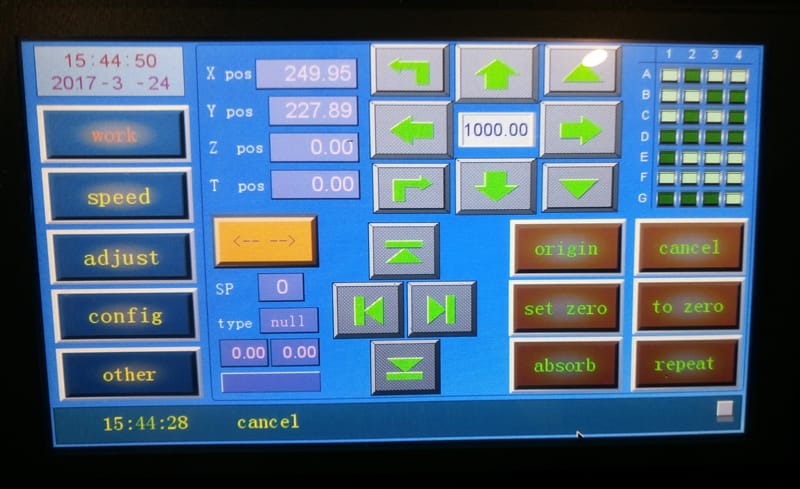

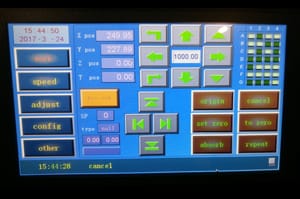

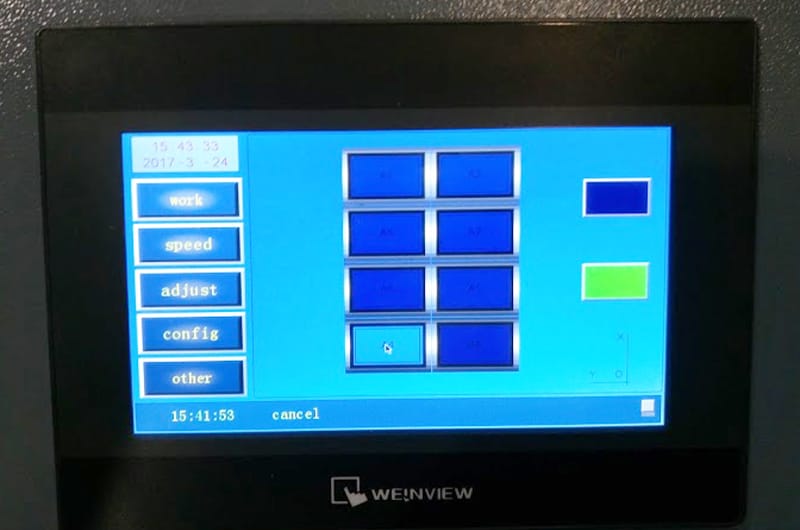

Сенсорная жидкокристаллическая панель управления.
Удобная сенсорная панель управления с несложным интерфейсом позволяет легко и быстро управлять всеми функциями и параметрами плоттера.

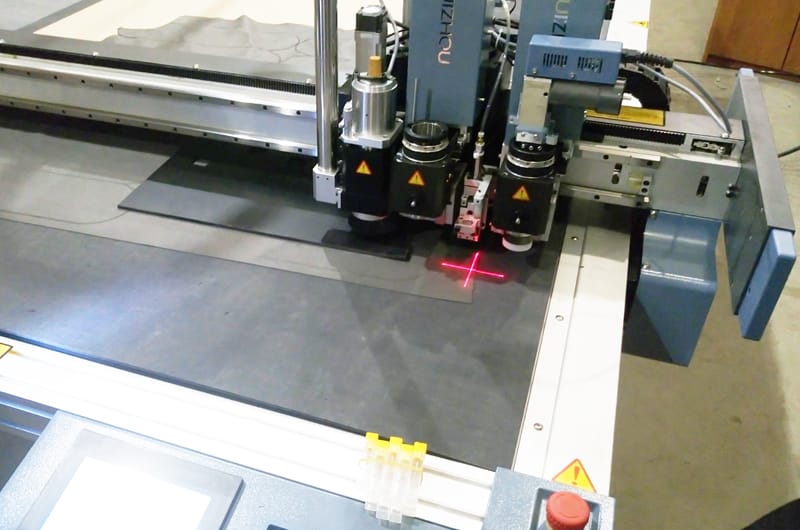

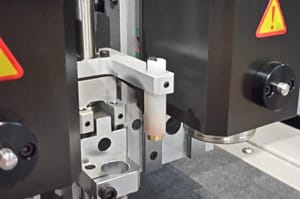

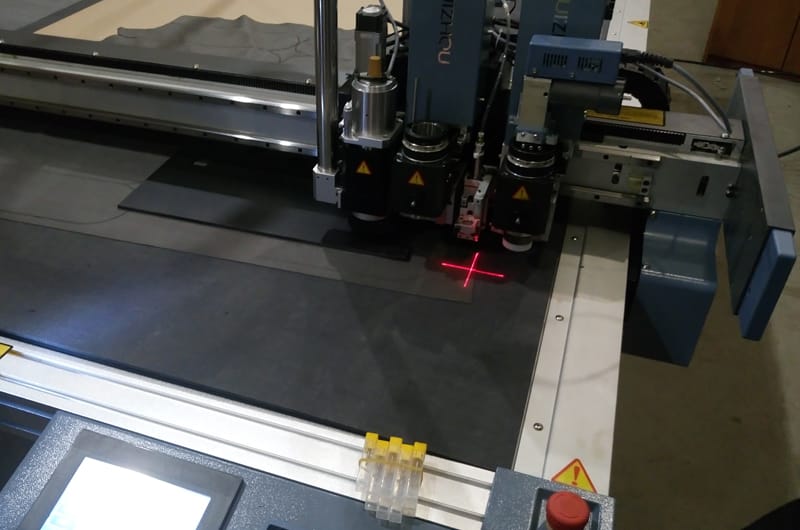

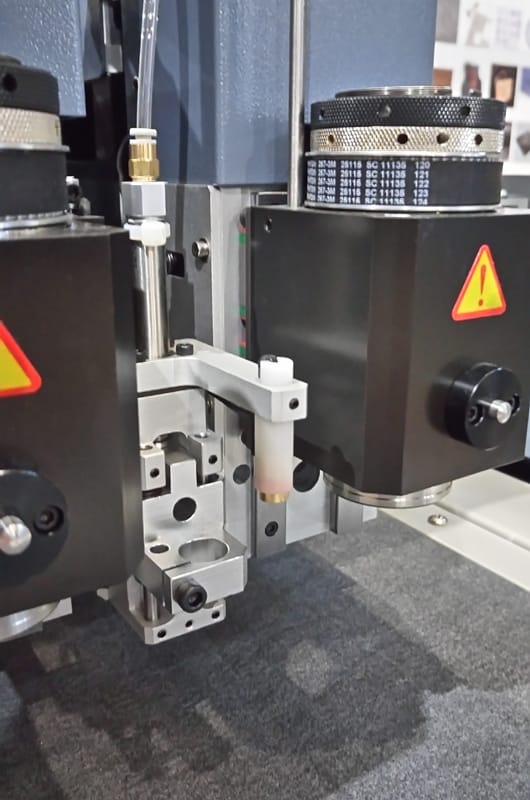

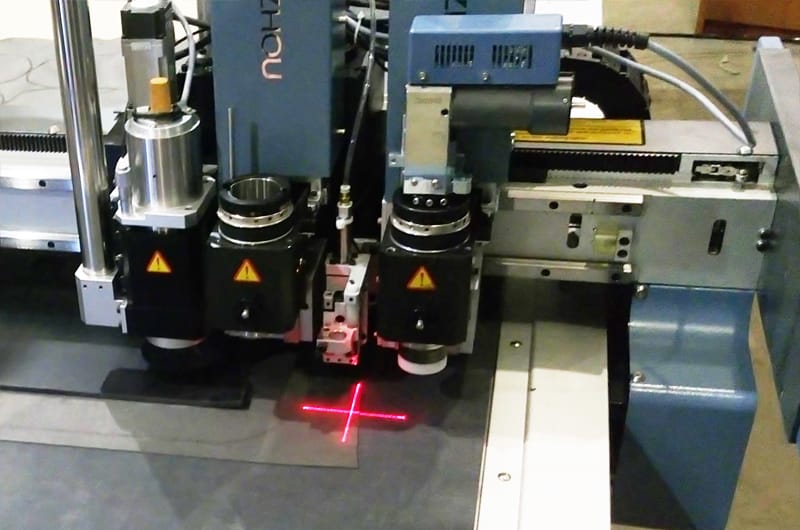

Лазерная указка для позиционирования
Используется для задания точки начала координат и для задания размеров области резки.

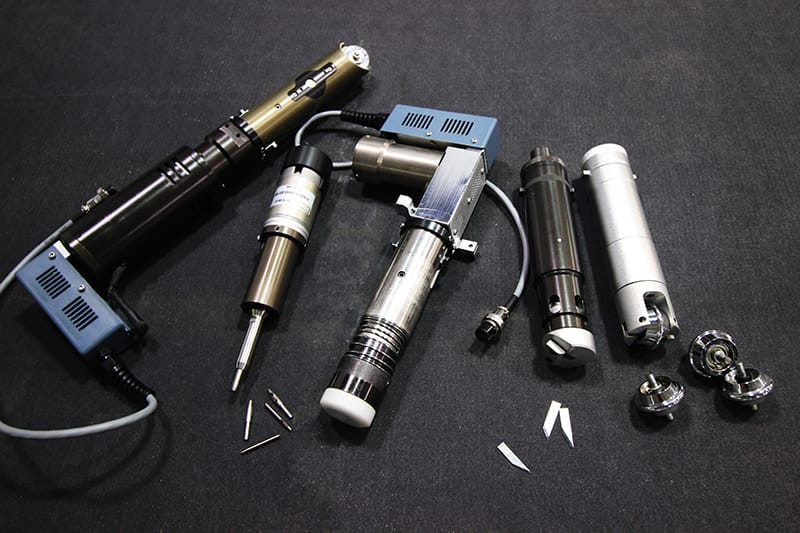

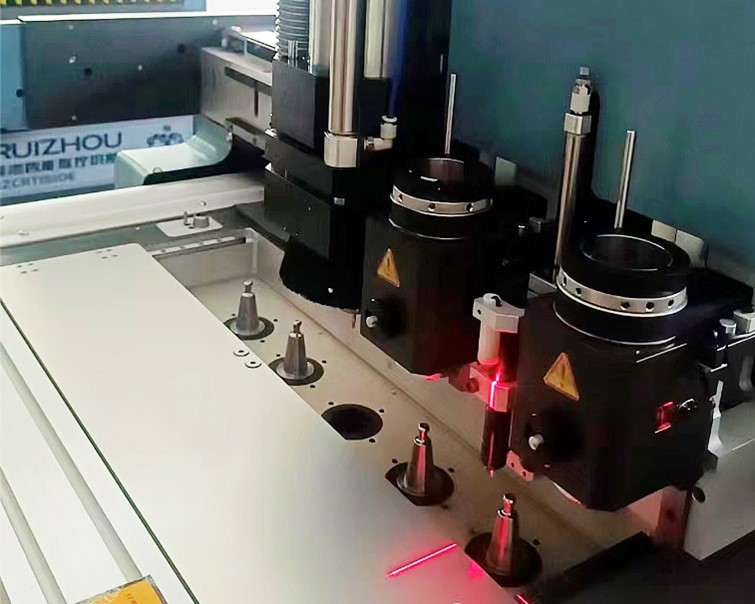

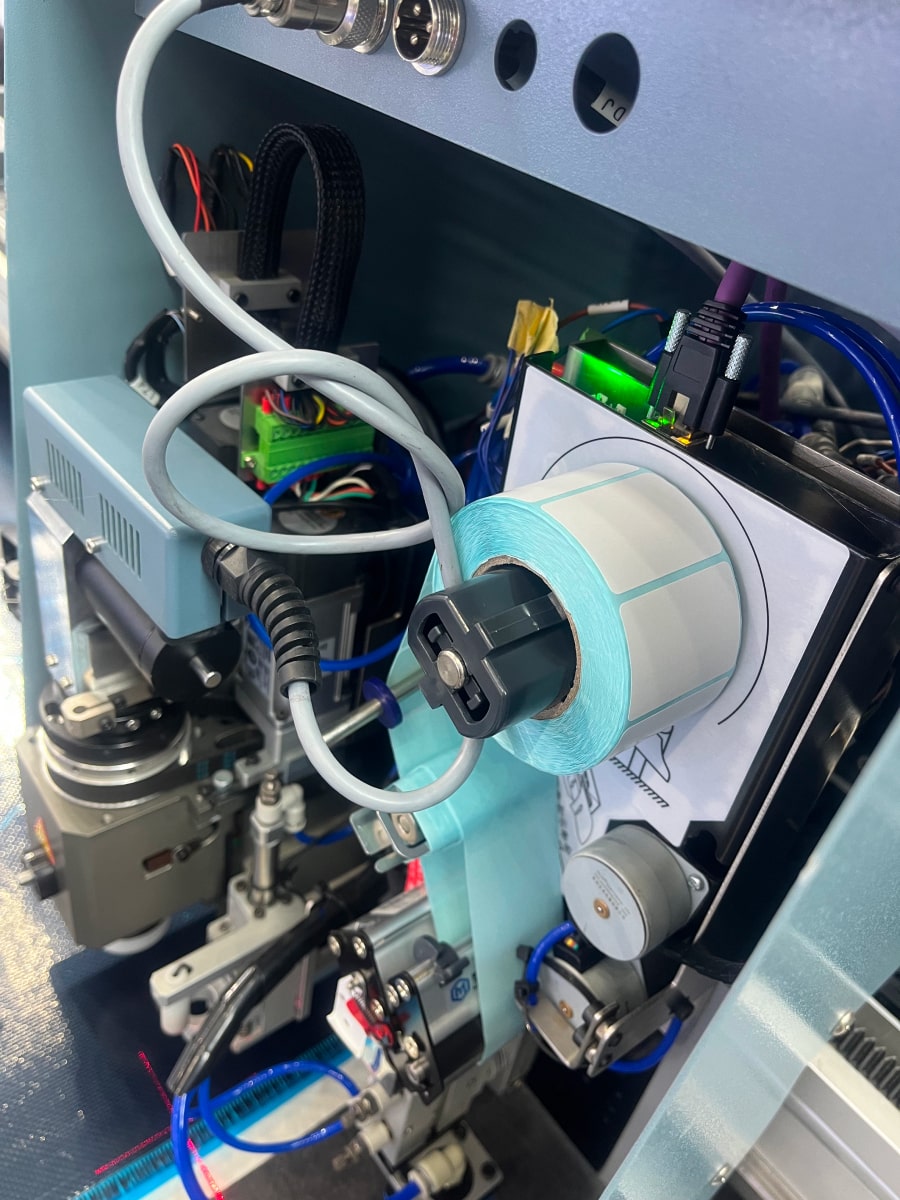

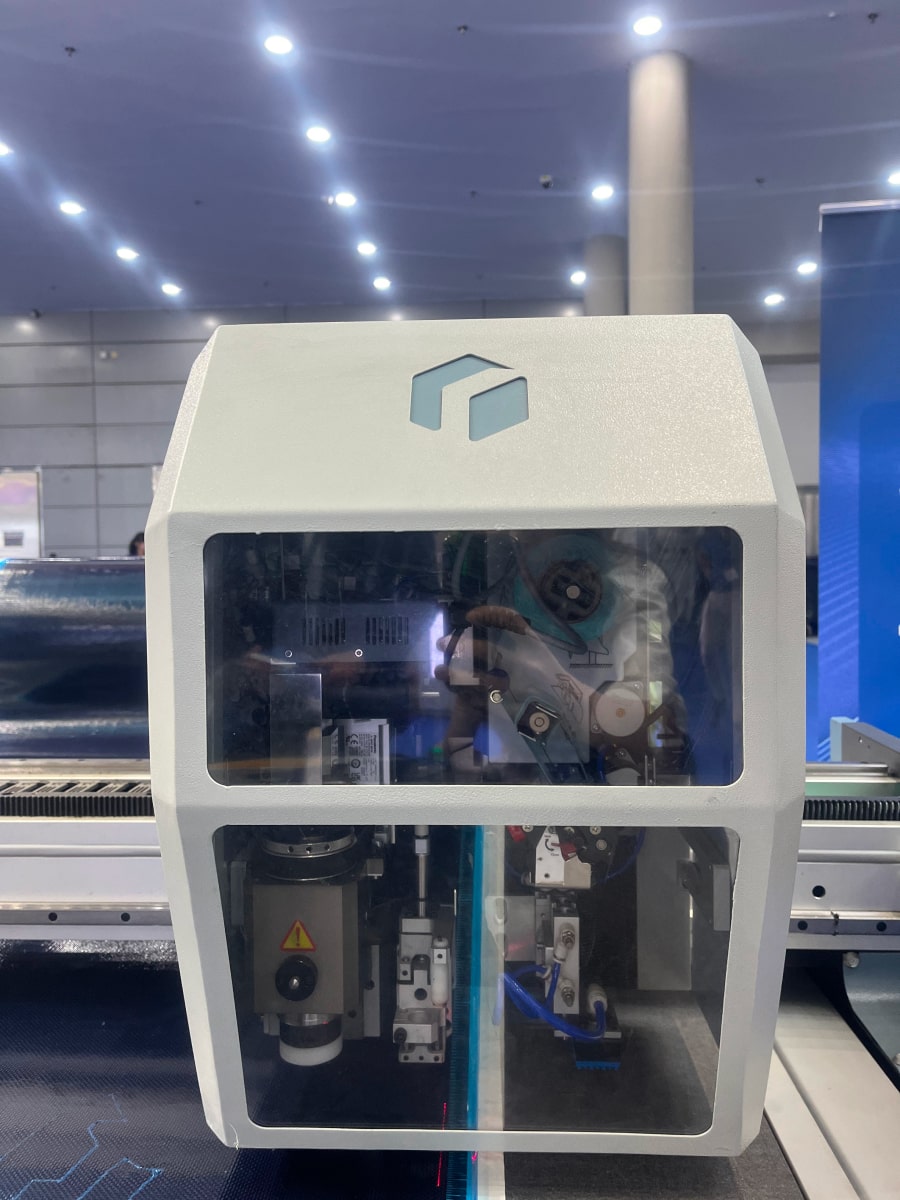

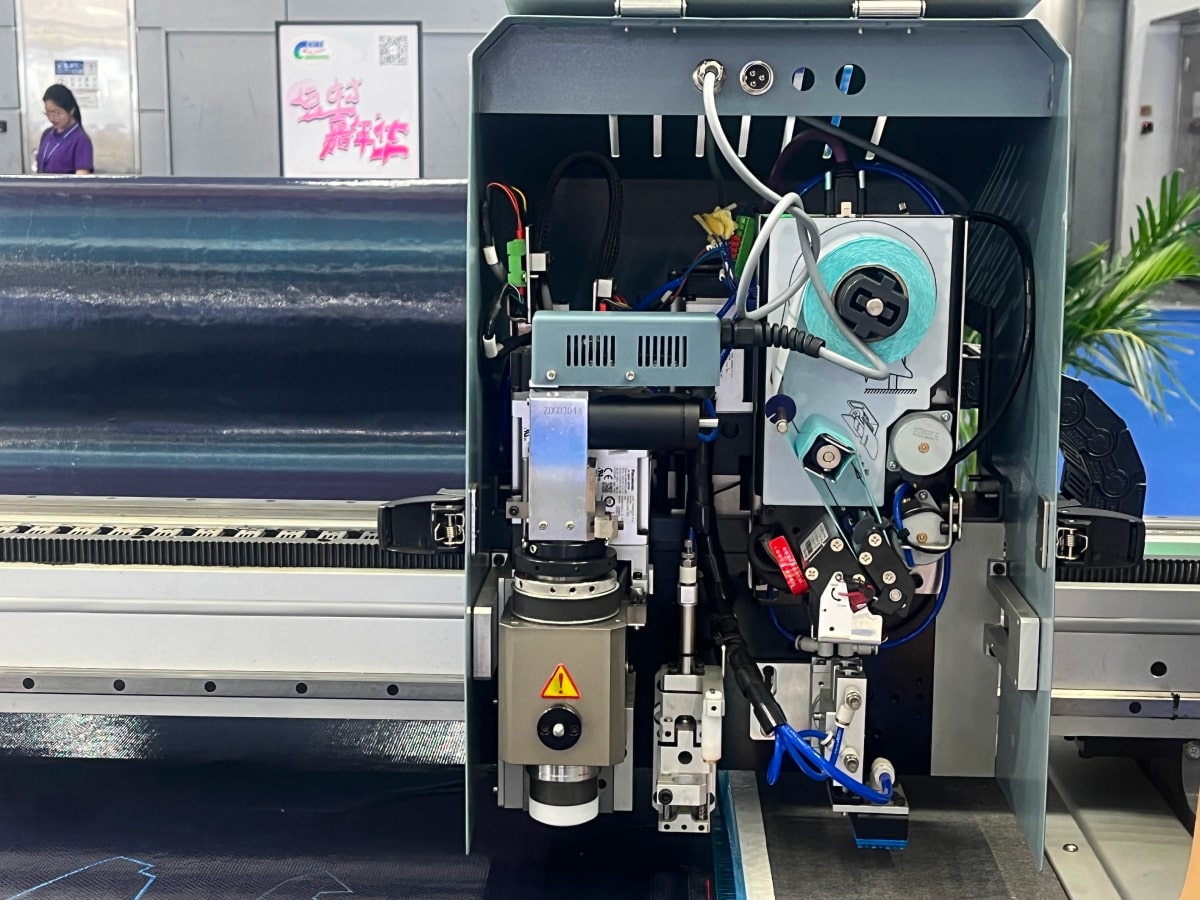

Модули и инструменты
Ниже перечисленны модули и инструменты, которые можно добавить/убрать из комплектации (подробности у менеджеров).

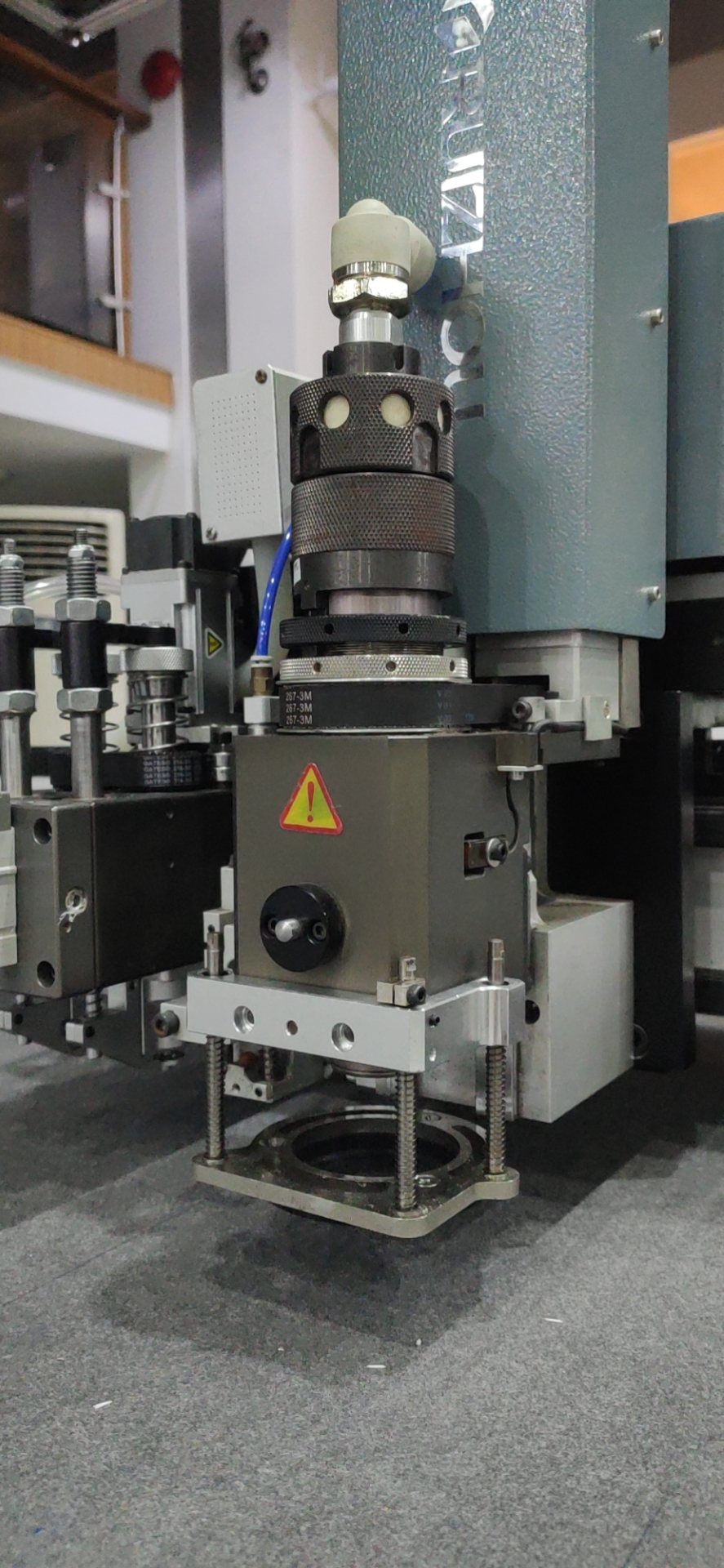

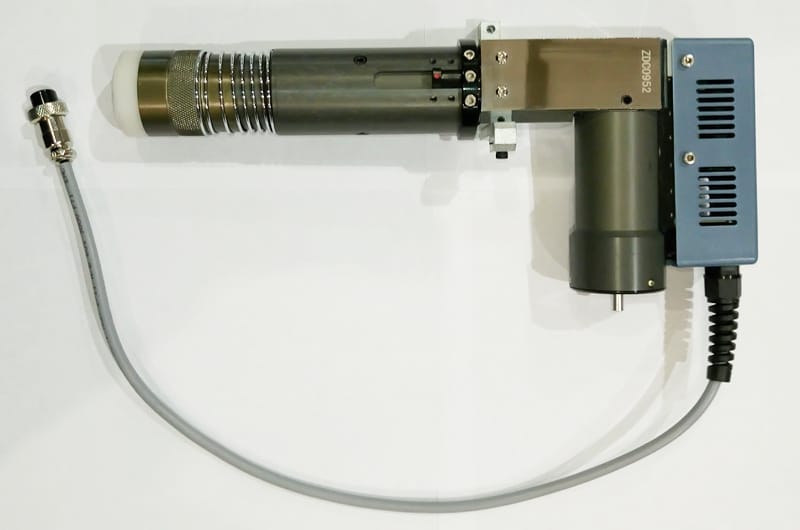

Осциллирующая тангенциальная режущая голова электрического типа
Тангенциальное вращение при помощи серводвигателя переменного тока Panasonic мощностью 200 Вт. Нож повораяивается острием по направлению движения при помощи сервопривода, осуществляя при резке вертикальные колебания высокой частоты (осциллирует).
Частота вертикальных перемещений ножа 18000 движений в минуту, высота хода 0,5 мм.
Предназначен для резки широкого спектра материалов.
Оснащена пневматической парковкой. Для работы необходим сжатый воздух.
Возможно использование широкого спектра ножей различной геометрии для различных типов и толщин материалов.
Стандартное расположение правый модуль на каретке, см. фото и видео головы в действии:

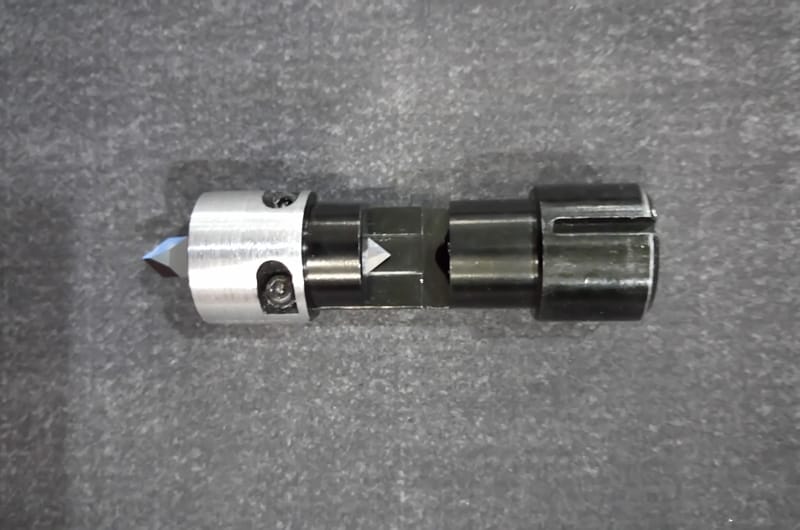

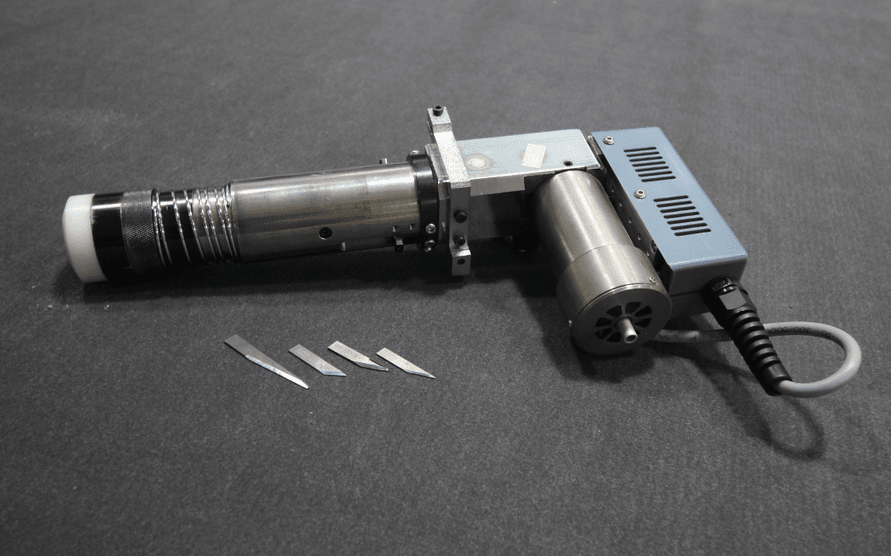

Тангенциальный неосциллирующий нож
Тангенциальное вращение при помощи серводвигателя переменного тока Panasonic мощностью 200 Вт. Нож повораяивается острием по направлению движения при помощи сервопривода, но работает без осцилляции (т.е. без вертикальных колебаний).
Предназначена для резки широкого спектра тонких материалов.
Этот инструмент устанавливается в цилиндрический держатель, который в свою очередь располагается в центральном модуле каретки.

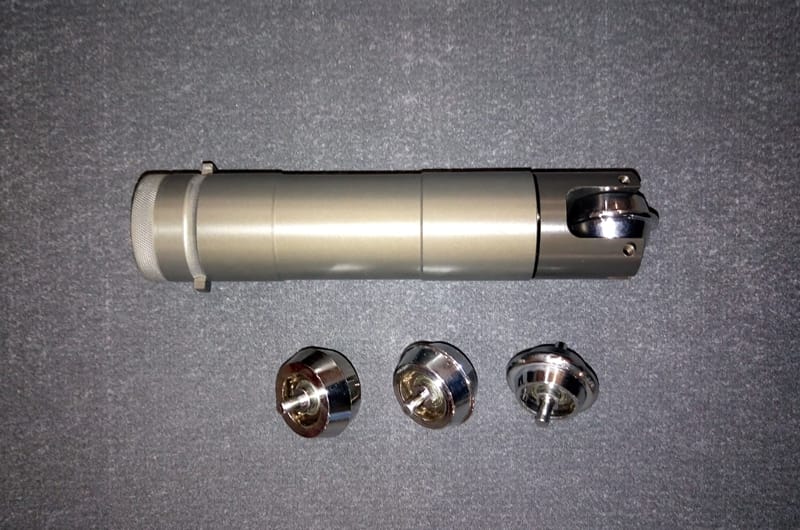

Биговщик
Биговщик в комплекте с 4-мя биговочными колесами (для картона различных толщин) в процессе работы поворячивается в направлении движения серводвигателем переменного тока Panasonic мощностью 200 Вт. Предназначен для бигования (продавливания линий сгиба) обычного и гофрированного картона.
Располагается в центральном модуле каретки.

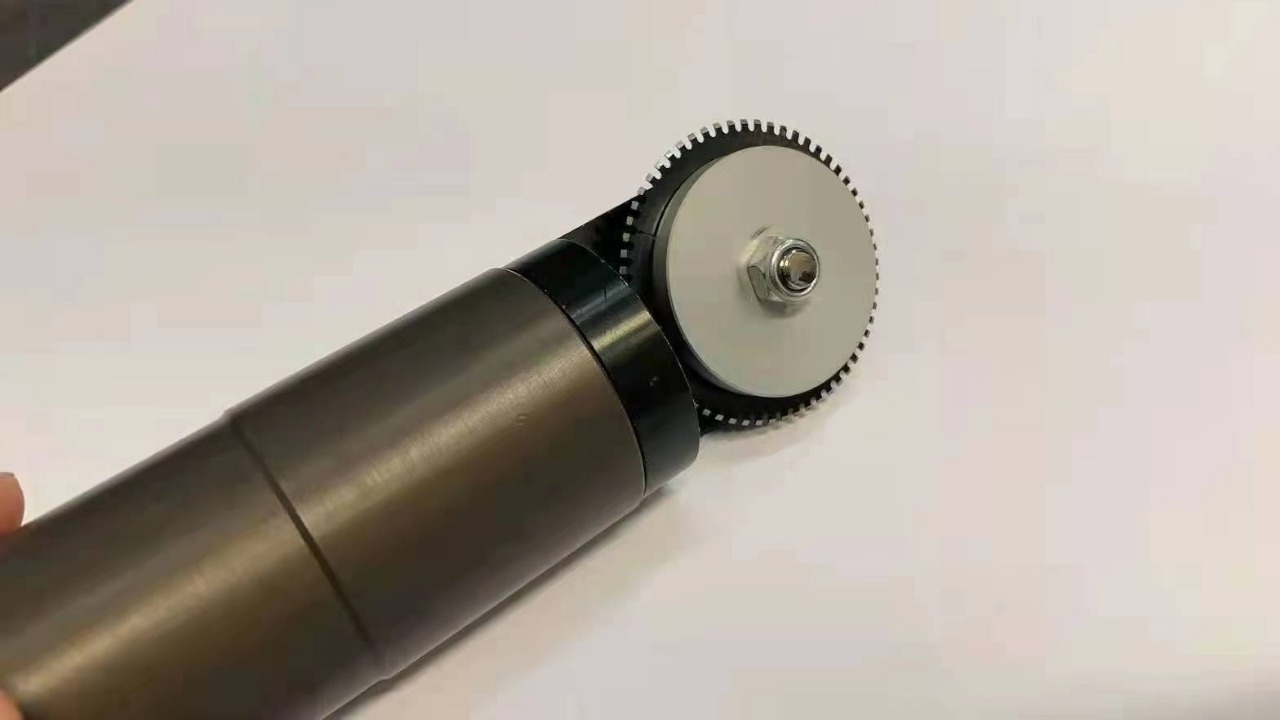

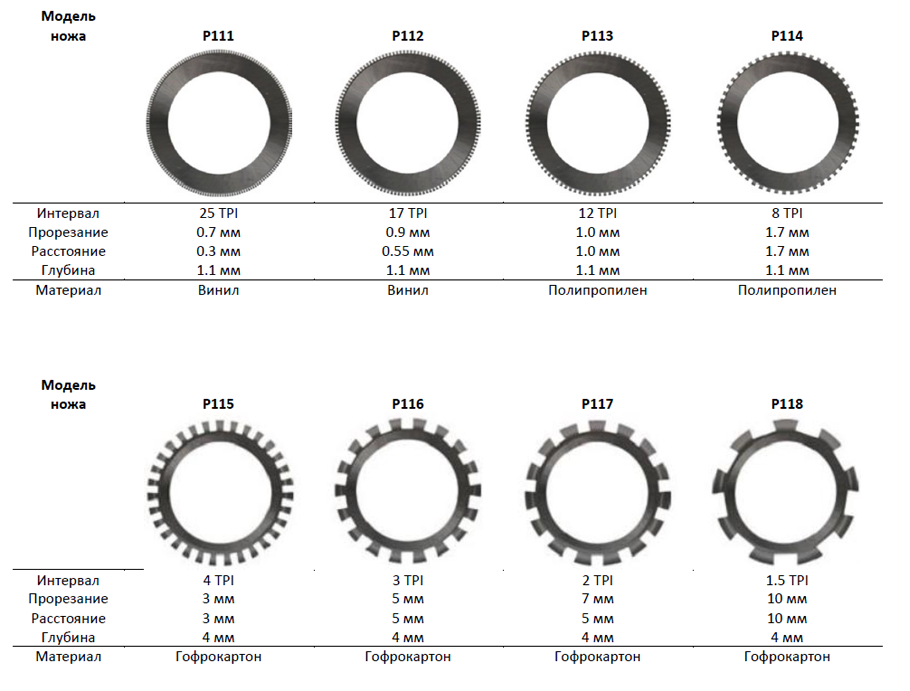

Инструмент для перфорации
Инструмент для перфорации используется для перфорации картона и гофрокартона и создания линий отрыва.

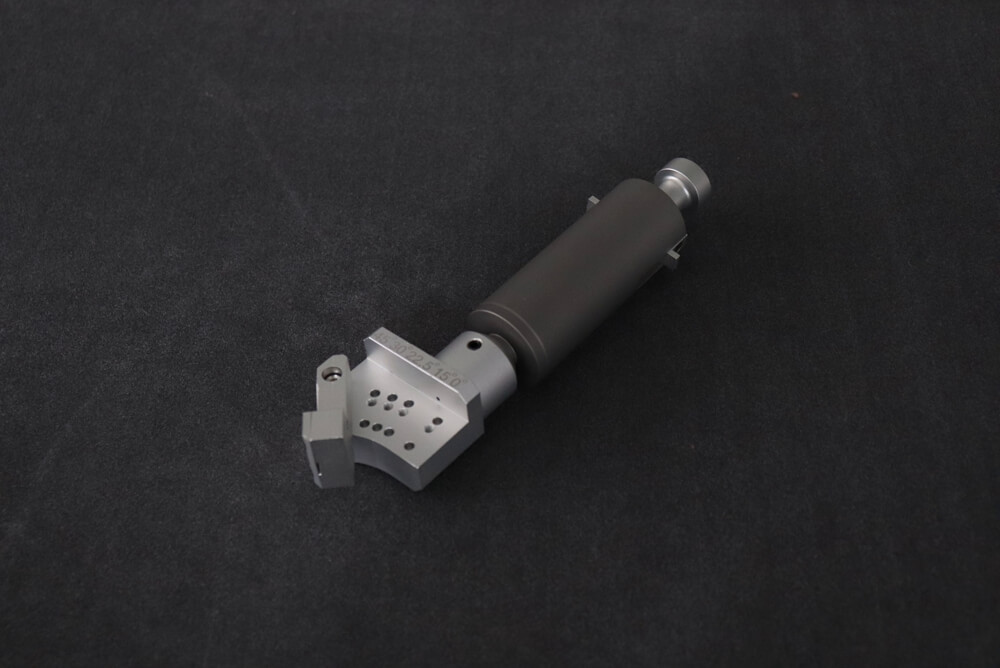

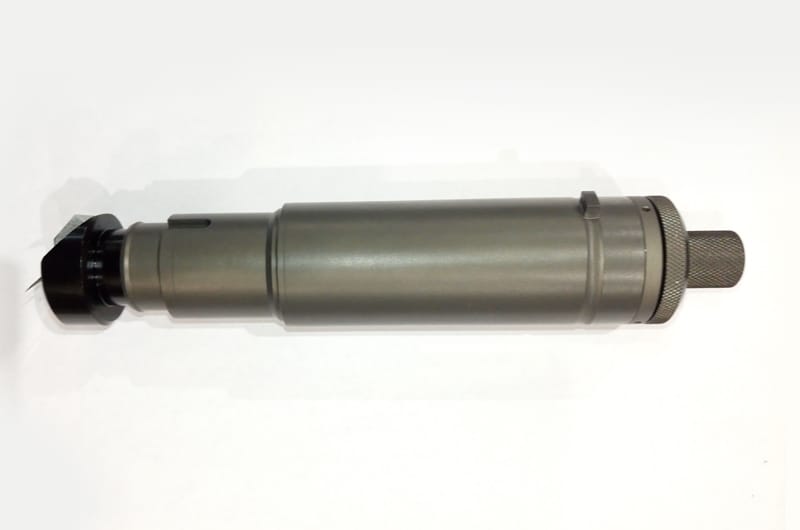

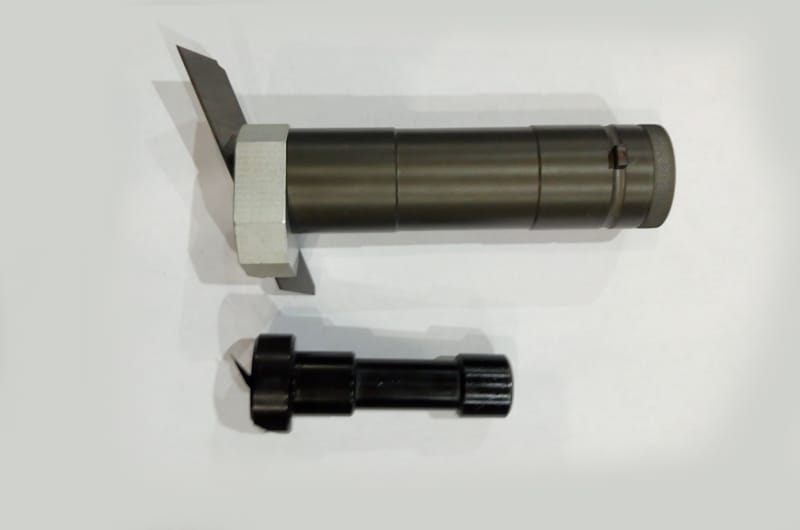

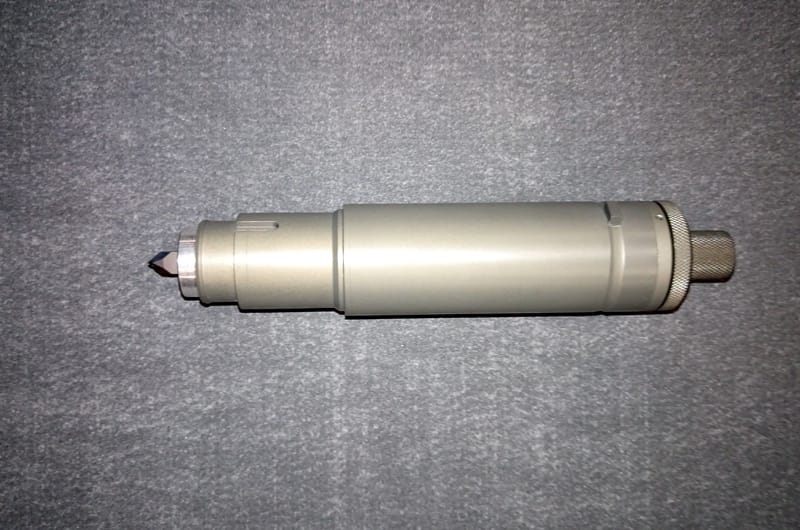

Инструмент V-Cut
Инструмент, лезвие в котором расположено под углом 45 градусов, позволяет прорезать в картоне и других мягких материалах V-образные пазы для последующего сгиба материала под углом 90 градусов. В процессе работы поворячивается острием лезвия в направлении движения серводвигателем переменного тока Panasonic мощностью 200 Вт.
Располагается в центральном модуле каретки.

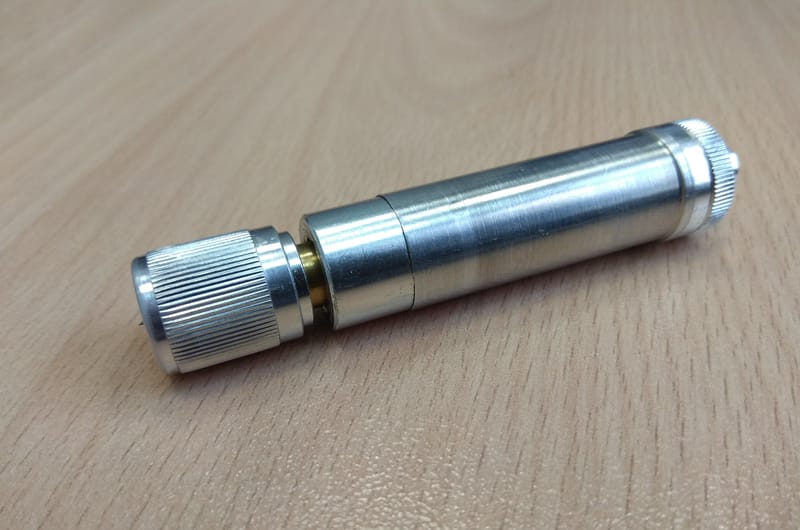

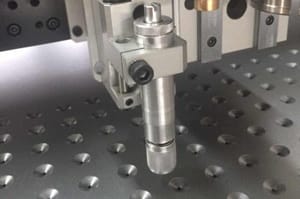

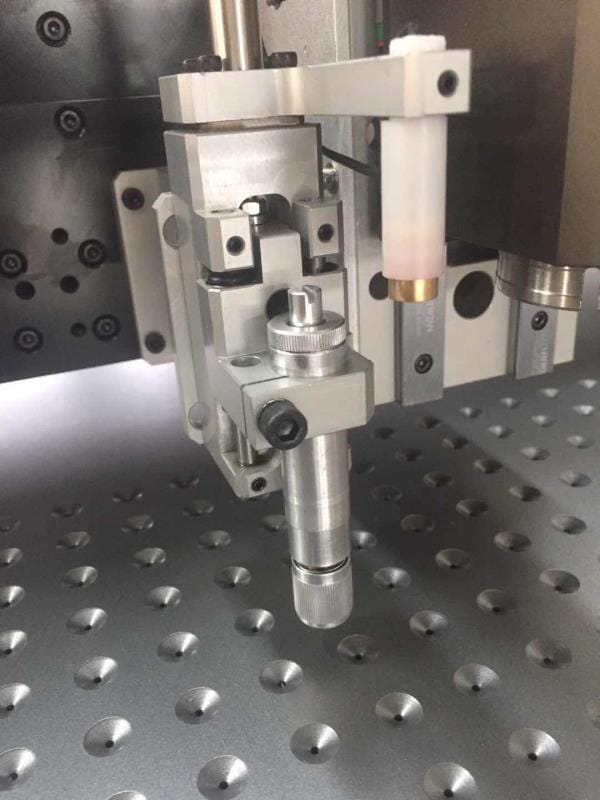

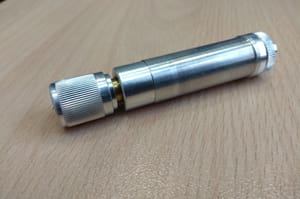

Инструмент Kiss-Cut
Флюгерный нож без тангенциального вращения предназначен для надрезания (до подложки) и сквозной резки самоклеющейся виниловой пленки и других подобных материалов.

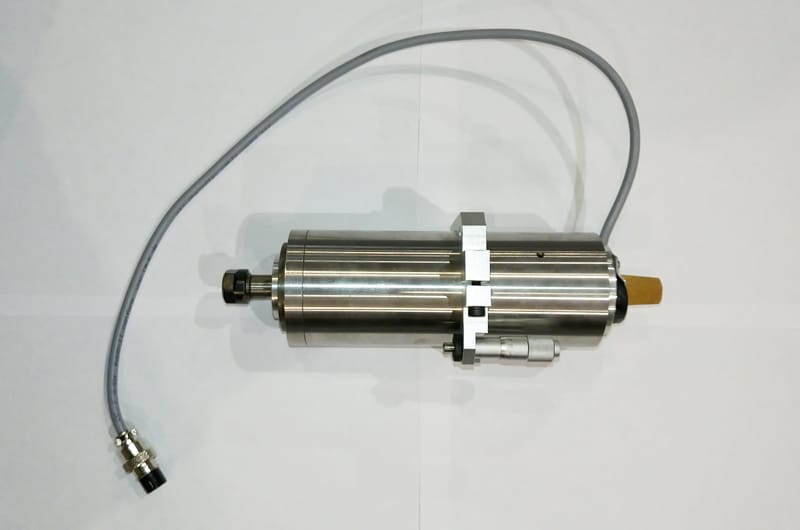

Шпиндель
Шпиндель применяется для раскроя, фрезеровки и гравировки твердых материалов: пластик, фанера, алюминий и пр. Мощность шпинделя 2кВт, частота вращения 60'000 об./мин. Цанга стандарта ER11, максимальный диаметр инструмента 8 мм.
Обычно устанавливается в левом модуле каретки. (В компактных моделях RZCRT1510 и RZCRT1007 устанавливается в правом модуле сменяя осциллирующий нож)
Плоттер можно дооснастить линейной системой автоматической смены инструмента на 5 инструментов. С такой системой работает специальный пневматический шпиндель.

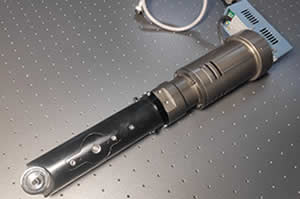

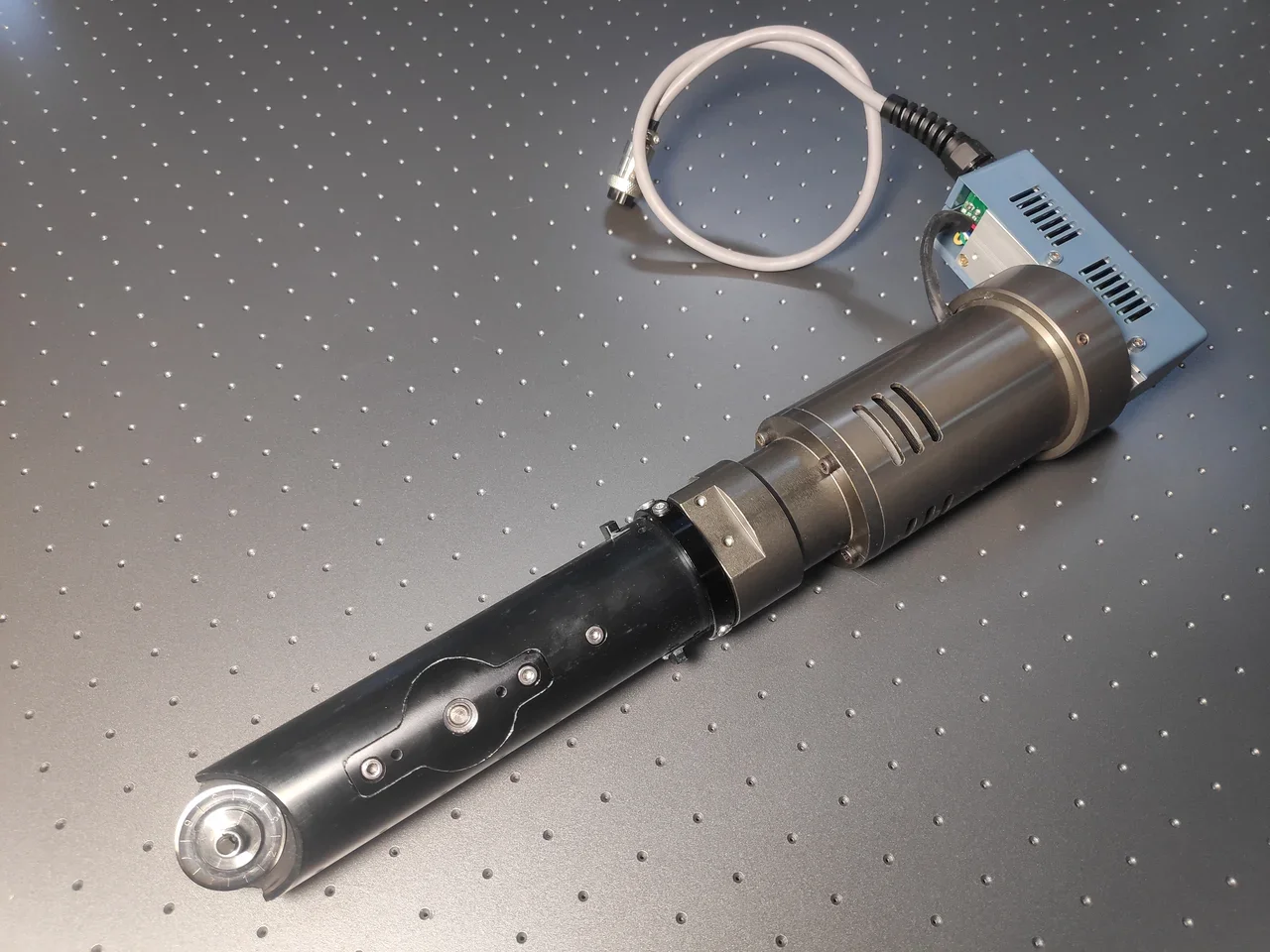

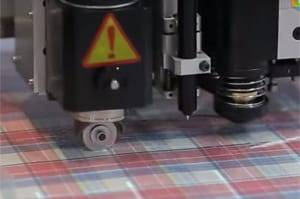

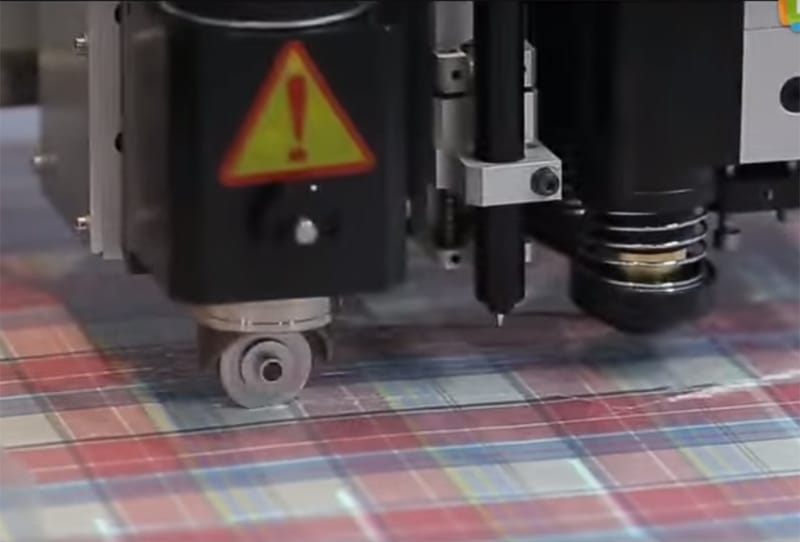

Моторизованный дисковый нож для резки ткани
Инструмент представляет из себя режущий диск с электроприводом. В процессе работы поворячивается острием лезвия в направлении движения серводвигателем переменного тока Panasonic мощностью 200 Вт.

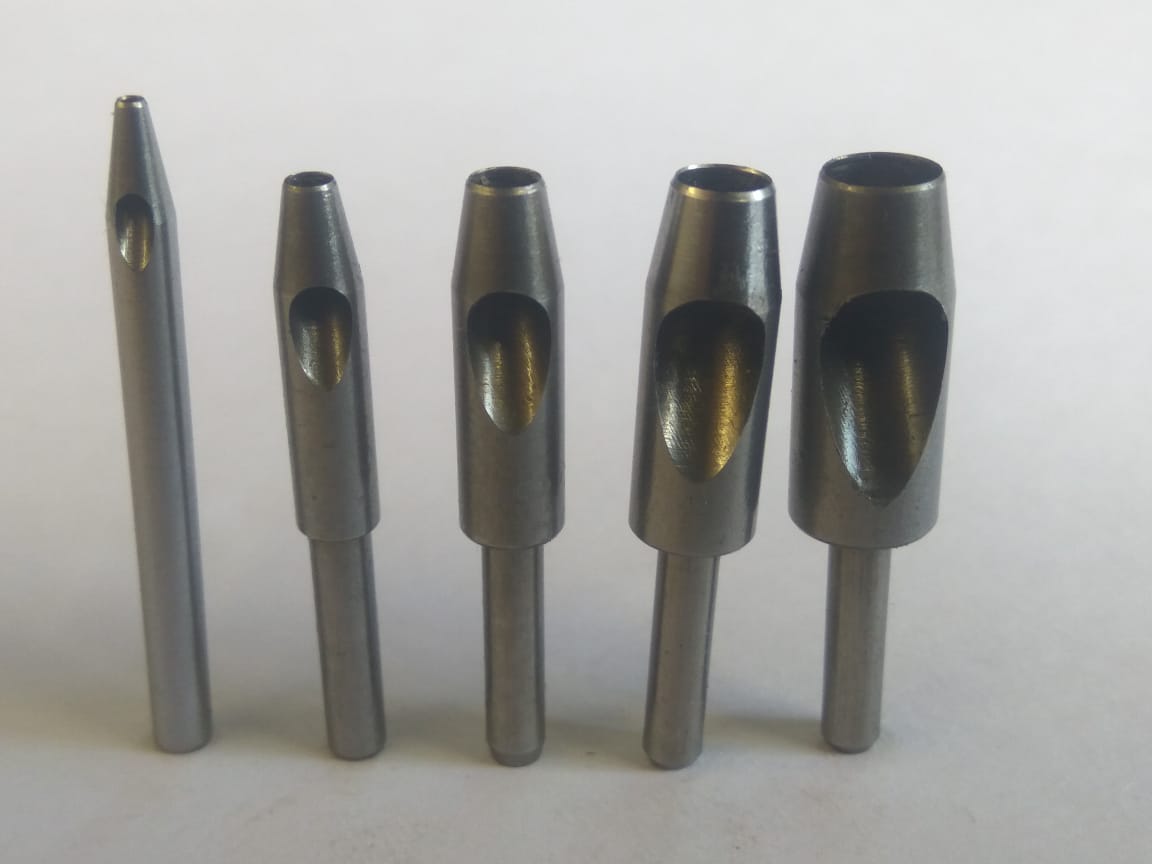

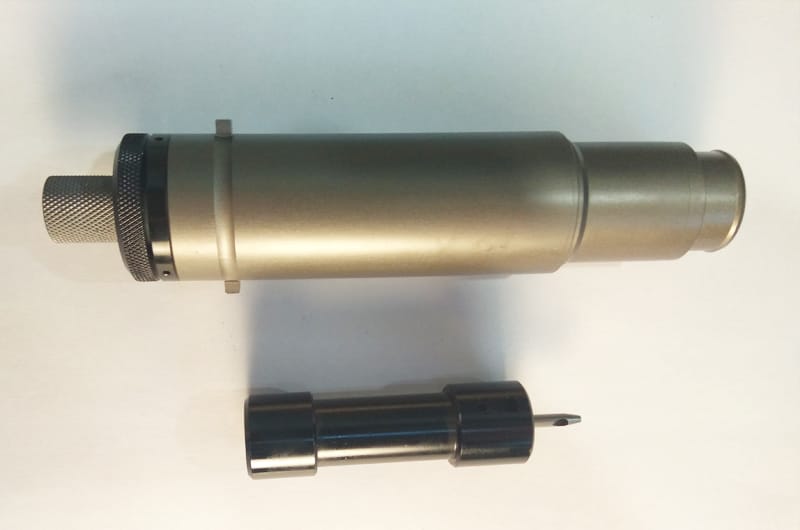

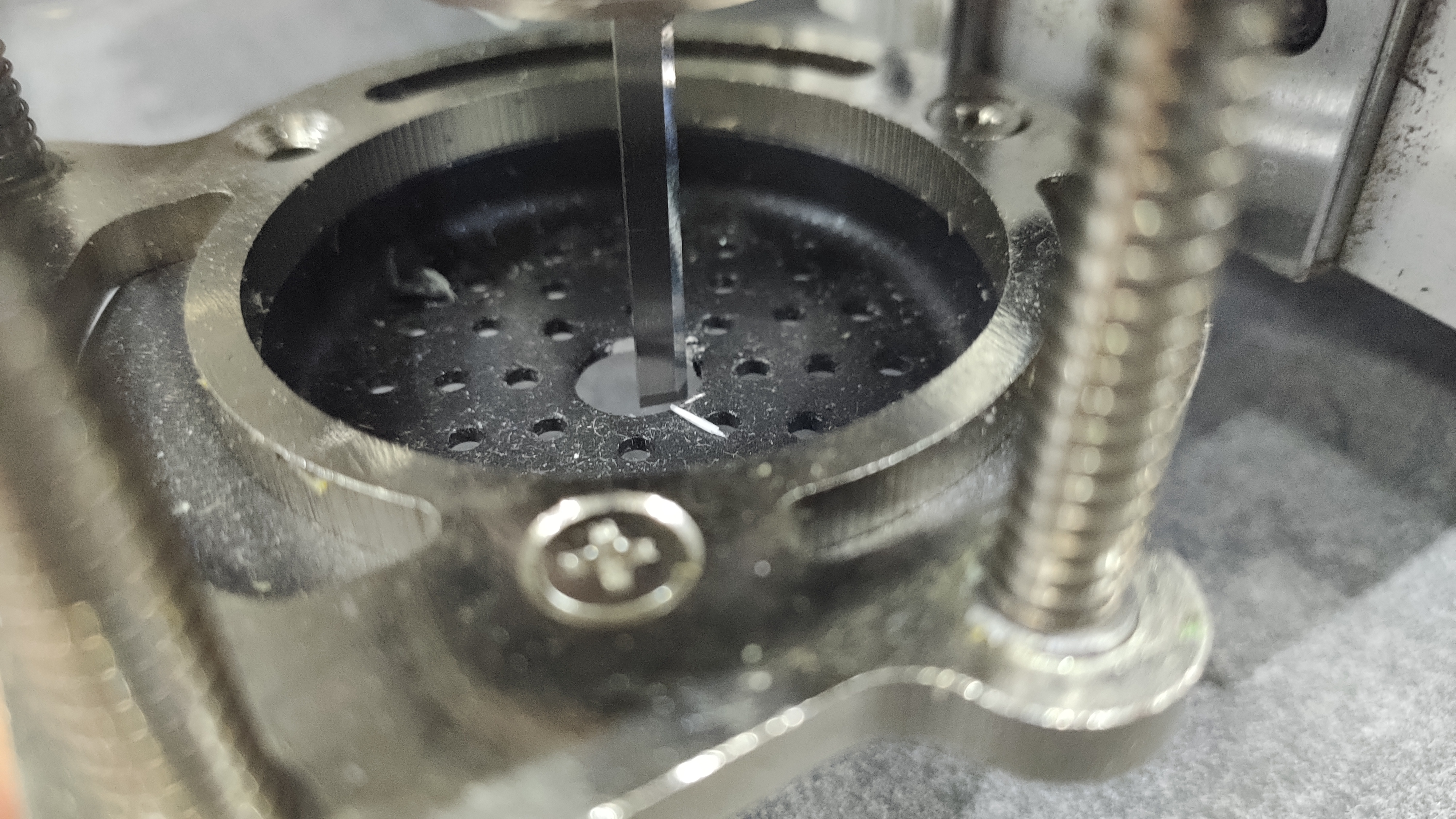

Пробойник отверстий
Устройство для высечки отверстий сосменными насадками. В комплекте насадки 1, 2, 3, 4, 5 мм. Опционально доступны другие диаметры

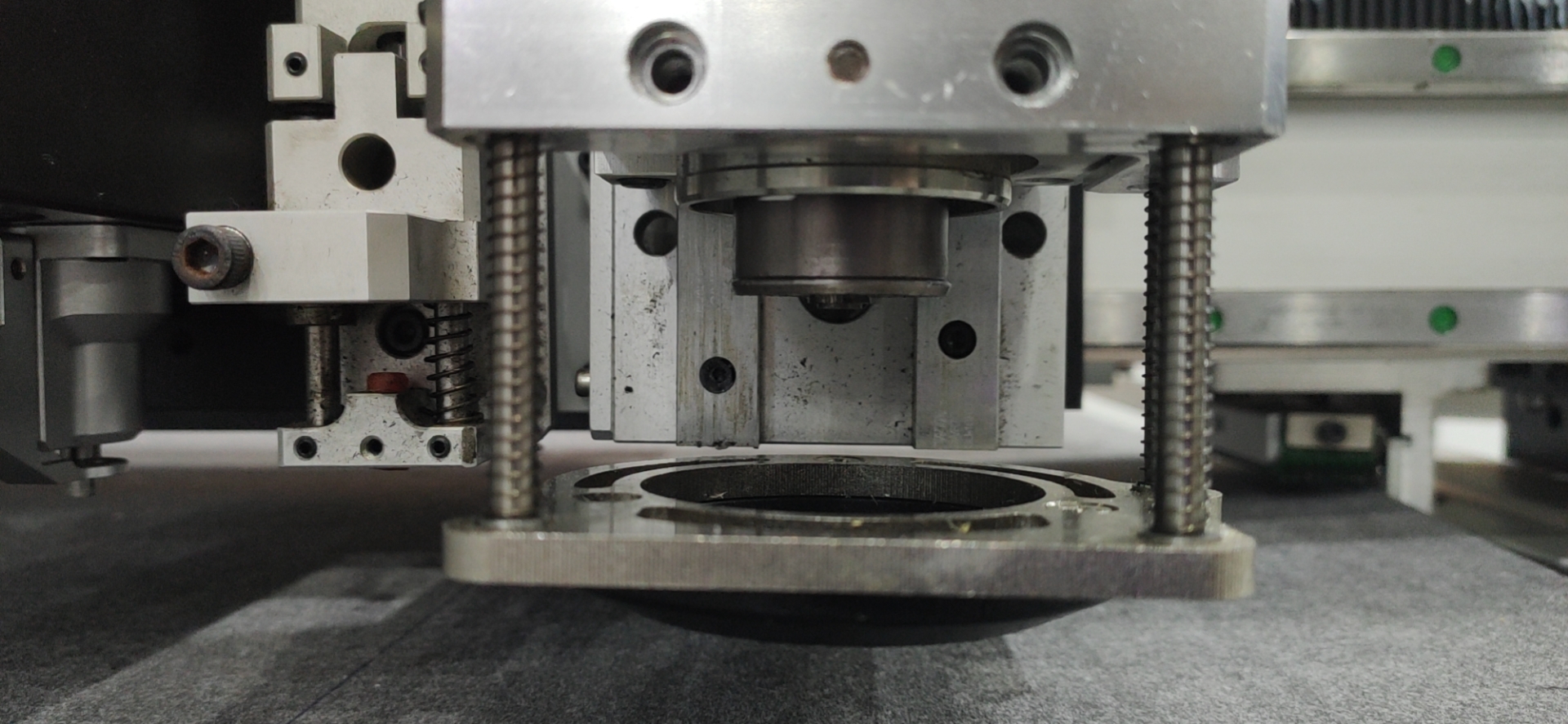

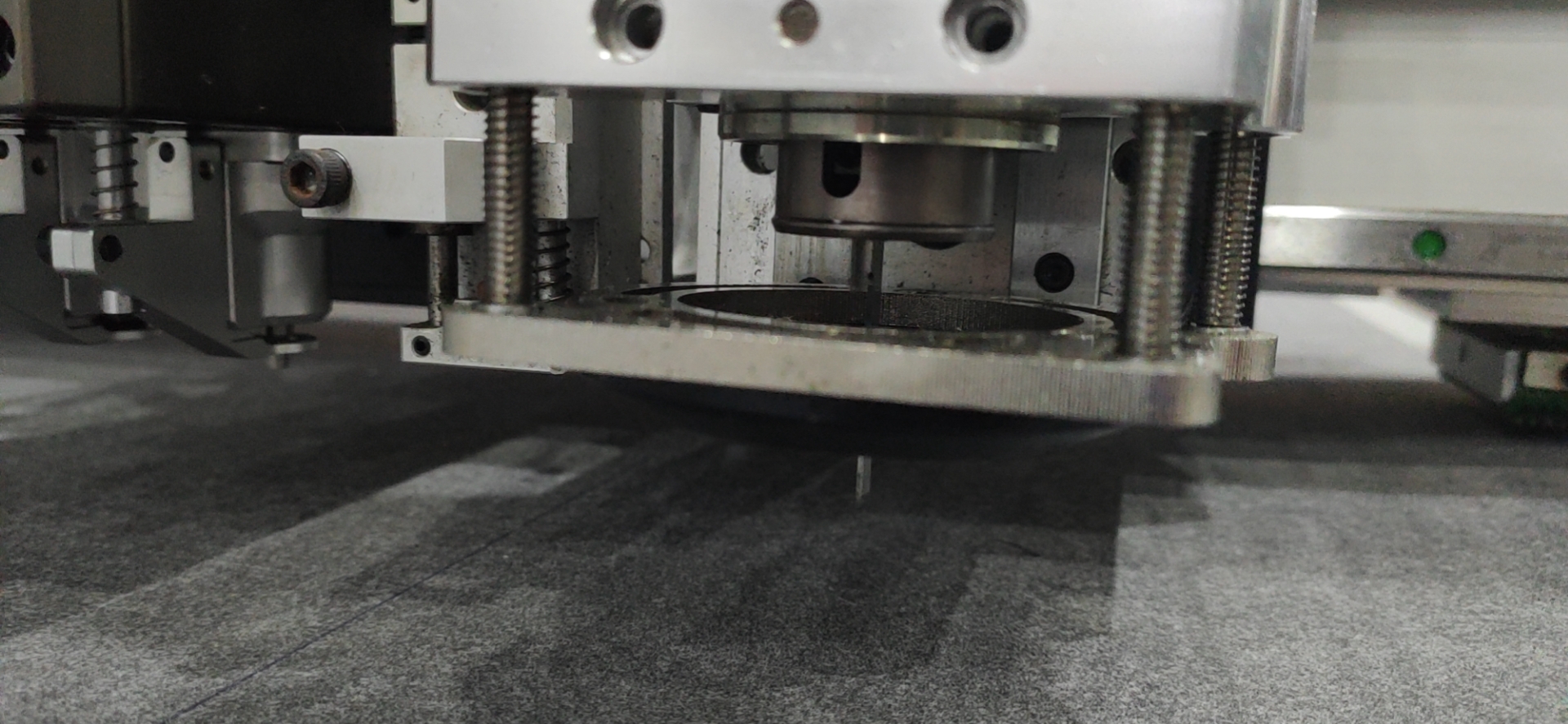

Прижимная пластина
Применяется для дополнительного прижима при работе со сложными материалами или при резке нескольких слоев. В стиле общего форматирования.
